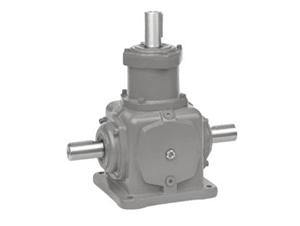

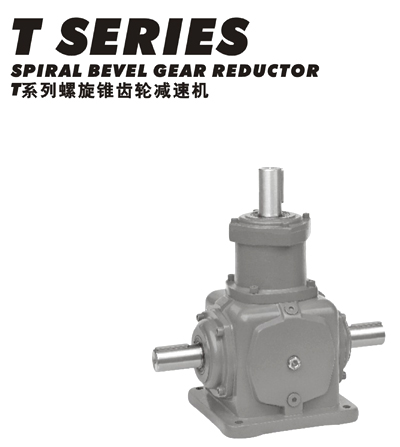

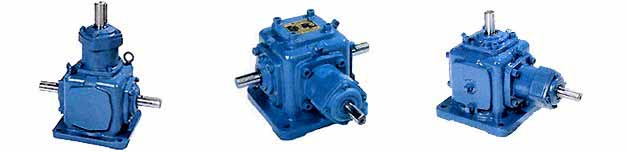

T系列锥齿轮转向箱

摘要：

T系列锥齿轮转向箱，标准化，多品种，速比1∶1、1.5∶1、2.5∶1、3∶1、4∶1、5∶1均为实际传动比。平均效率98%。有单轴、双横轴、单纵轴、双纵轴可选。

T系列转向箱采用轴输入，轴输出的结构，可单轴，多轴输出，可用于正反方向旋转，结构紧凑，占用空间小。系列产品型号主要有：T2、 T4 、T6 、T7 、T8、 T10、 T12、 T16 、T20、 T25。速比1∶1，1.5∶1，2.5∶1，3∶1，4∶1，5∶1 均为实际传动比。平均效率达到98%。有单轴，双横轴，单纵轴，双纵轴可供选择。

T系列转向箱结构图：

转向能力：

T系列螺旋锥齿轮转向箱转速关系及型号表示方法：

在选定输入轴时请注意转速关系：（传动比1：1时无关系）

T系列转向箱型号表示方法：

T系列转向箱重量表：

型号	T2	T4	T6	T7	T8	T10	T12	T16	T20	T25
m(kg)	2	10	21	32	49	78	124	188	297	488

T系列转向箱传动能力表：

i	n₁ r/min	T2		T4		T6		T7		T8
i	n₁ r/min	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)
1∶1	1450	11.6	1.79	31.9	4.94	96.0	14.9	142	22.0	294	45.6
	1150	11.7	1.43	34.1	4.19	103	12.7	150	18.4	305	37.5
	870	12.1	1.12	37.2	3.46	113	10.5	164	15.2	312	29.0
	580	12.1	0.747	39.5	2.45	119	7.35	184	11.4	319	19.8
	400	12.3	0.524	40.2	1.72	122	5.20	195	8.34	326	14.0
	300	12.3	0.396	40.5	1.30	123	3.93	198	6.35	331	10.6
	200	12.4	0.226	41.2	0.880	124	2.66	201	4.30	338	7.23
	100	12.7	0.136	41.9	0.448	127	1.36	206	2.20	346	3.70
	10	13.0	0.014	43.0	0.046	132	0.141	214	0.228	361	0.386
1.5∶1	1450					117	12.1	145	15.0	185	19.1
	1150					122	9.96	147	12.0	188	15.4
	870					123	7.66	150	9.30	191	11.8
	580					126	5.23	153	6.32	197	8.14
	400					128	3.66	155	4.41	200	5.70
	300					129	2.77	157	3.35	203	4.34
	200					131	1.87	160	2.28	204	2.91
	100					134	0.957	163	1.16	210	1.49
	10					139	0.099	169	0.12	218	0.155
2∶1	1450	12.1	0.94	42.8	3.32	102	7.90	137	10.6	180	14.0
	1150	12	0.74	43.4	2.67	104	6.39	139	8.55	183	11.3
	870	12	0.56	43.8	2.04	105	4.88	141	6.56	187	8.70
	580	11.9	0.37	44.4	1.38	108	3.34	144	4.47	191	5.92
	400	12.2	0.26	45.1	0.96	109	2.33	146	3.12	194	4.15
	300	11.9	0.19	45.5	0.73	110	1.76	148	2.37	196	3.14
	200	12.2	0.13	46.1	0.49	111	1.18	149	1.59	198	2.12
	100	11.2	0.06	46.6	0.25	114	0.608	152	0.812	202	1.08
	10	28.1	0.015	48.5	0.026	116	0.062	157	0.084	209	0.112
2.5∶1	1450					96.2	5.97	113	6.99	184	11.4
	1150					97.2	4.78	115	5.64	185	9.11
	870					99.0	3.68	3116	4.30	188	7.00
	580					100.0	2.48	118	2.92	192	4.76
	400					100.9	1.73	120	2.05	195	3.34
	300					102.9	1.32	121	1.55	197	2.53
	200					103.9	0.888	123	1.05	200	1.71
	100					104.9	0.448	123	0.528	203	0.867
	10					107.8	0.046	126	0.054	208	0.089
3∶1	1450					93.6	4.84	105	5.42	159	8.20
	1150					94.8	3.88	106	4.34	160	6.55
	870					95.9	2.97	108	3.34	163	5.04
	580					97.6	2.02	109	2.25	166	3.42
	400					99.0	1.41	111	1.58	168	2.39
	300					100	1.07	111	1.18	169	1.80
	200					100	0.712	113	0.803	171	1.22
	100					102	0.363	115	0.409	173	0.618
	10					104	0.037	118	0.042	179	0.064
4∶1	1450					80.6	3.12	93.4	3.62	124	4.80
	1150					81.5	2.50	94.3	2.90	125	3.83
	870					82.4	1.92	95.9	2.23	127	2.95
	580					84.1	1.30	96.9	1.50	129	2.00
	400					85.1	0.91	98.7	1.05	131	1.40
	300					86.1	0.69	98.3	0.79	131	1.05
	200					86.0	0.46	101	0.54	134	0.71
	100					87.7	0.23	101	0.27	135	0.36
	10					89.3	0.02	101	0.03	140	0.04
5∶1	1450					52.0	1.61	57.4	1.78	68.7	2.13
	1150					52.5	1.29	58.0	1.43	69.2	1.70
	870					53.2	0.99	59.0	1.10	70.4	1.31
	580					54.2	0.67	59.6	0.74	71.7	0.89
	400					54.9	0.47	60.7	0.52	72.6	0.62
	300					55.5	0.36	60.4	0.39	72.9	0.47
	200					55.4	0.24	61.7	0.26	74.1	0.32
	100					56.5	0.12	62.9	0.13	75.1	0.16
	10					57.6	0.01	64.5	0.01	77.8	0.02

注：1、横轴转速未达到10r/min时，请使用10r/min的数据。

i	n₁ r/min	T10		T12		T16		T20		T25
i	n₁ r/min	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)	M_N2 (N·m)	P_N1 (kw)
1∶1	1450	421	65.3	619	96.0	1019	163
	1150	453	55.7	665	81.1	1098	139	1842	234
	870	479	44.6	726	67.5	1186	114	2009	193	3489	335
	580	493	30.6	802	49.7	1343	85.9	2274	145	3940	252
	400	504	21.5	821	35.1	1499	66.1	2538	112	4410	195
	300	513	16.4	835	26.8	1637	54.1	2744	90.8	4792	159
	200	521	11.1	852	18.2	1784	39.3	3126	69.0	5390	119
	100	535	5.72	875	9.36	1842	20.3	3205	35.3	5439	60.0
	10	561	0.599	919	0.983	1940	2.14	3205	3.53	5713	6.30
1.5∶1	1450	374	38.7	564	58.3
	1150	380	31.2	601	49.2
	870	389	24.1	656	40.7
	580	396	16.4	699	28.9
	400	406	11.6	711	20.3
	300	411	8.78	724	15.5
	200	417	5.95	736	10.5
	100	426	3.04	754	5.37
	10	443	0.316	785	0.56
2∶1	1450	305	23.6	516	40.0	921	73.7	1578	126
	1150	309	19.0	516	31.7	938	59.5	1607	102	3146	199
	870	315	14.6	516	24.0	958	46.0	1646	79.0	3224	155
	580	322	10.0	524	16.3	980	31.3	1695	54.2	3332	107
	400	328	7.02	538	11.5	1000	22.0	1725	38.0	3420	75.4
	300	332	5.33	543	8.71	1009	16.7	1754	29.0	3479	57.5
	200	338	3.61	551	5.89	1029	11.3	1784	19.7	3557	39.2
	100	344	1.84	563	3.01	1058	5.84	1833	10.1	3646	20.1
	10	357	0.191	586	0.313	1098	0.605	1921	1.06	3822	2.11
2.5∶1	1450	293	18.2	507	31.4
	1150	298	14.7	514	25.3
	870	302	11.2	523	19.5
	580	310	7.68	535	13.3
	400	315	5.38	545	9.32
	300	317	4.06	552	7.08
	200	321	2.75	560	4.79
	100	326	1.40	568	2.43
	10	336	0.144	588	0.251
3∶1	1450	270	14.0	458	23.6	904	48.2	1529	82.3	2935	158
	1150	275	11.3	464	19.0	920	38.9	1561	66.6	3045	130
	870	279	8.66	469	14.6	940	30.1	1598	51.6	3135	101
	580	285	5.89	480	9.92	960	20.4	1644	35.4	3246	69.9
	400	288	4.11	490	6.98	978	14.4	1672	24.8	3317	49.3
	300	291	3.11	495	5.29	990	10.9	1701	18.9	3372	37.6
	200	294	2.10	501	3.57	1005	7.38	1733	12.9	3449	25.6
	100	300	1.07	510	1.82	1038	3.82	1777	6.60	3537	13.1
	10	308	0.110	527	0.188	1076	0.40	1865	0.69	3713	1.4
4∶1	1450	241	9.35	434	16.8	850	34.3	1452	58.7	2798	113
	1150	246	7.54	441	13.5	865	27.7	1483	47.5	2892	92.6
	870	249	5.78	448	10.4	884	21.4	1518	36.8	2978	72.2
	580	254	3.93	456	7.07	902	14.6	1562	25.2	3084	49.8
	400	257	2.74	465	4.97	919	10.2	1588	17.7	3151	35.1
	300	259	2.08	470	3.77	930	7.8	1616	13.5	3204	26.8
	200	262	1.40	476	2.54	944	5.3	1646	9.17	3276	18.2
	100	267	0.71	485	1.30	976	2.7	1688	4.70	3360	9.36
	10	275	0.07	501	0.13	1011	0.3	1772	0.49	3527	0.98
5∶1	1450	136	4.21	296	9.18	814	26.3	1391	44.9	2631	85.0
	1150	138	3.39	301	7.39	828	21.2	1420	36.4	2771	71.0
	870	140	2.60	305	5.68	847	16.4	1454	28.2	2853	55.3
	580	143	1.77	311	3.86	864	11.2	1496	19.3	2954	38.2
	400	144	1.23	318	2.72	881	7.85	1521	13.6	3018	26.9
	300	146	0.93	321	2.06	891	5.96	1548	10.3	3069	20.5
	200	148	0.63	325	1.39	905	4.03	1577	7.03	3138	14.0
	100	150	0.32	331	0.71	935	2.08	1617	3.60	3218	7.17
	10	155	0.03	342	0.07	969	0.22	1697	0.38	3378	0.75

注：1、如果横轴转速未达到10r/min时，请使用10r/min的数据。

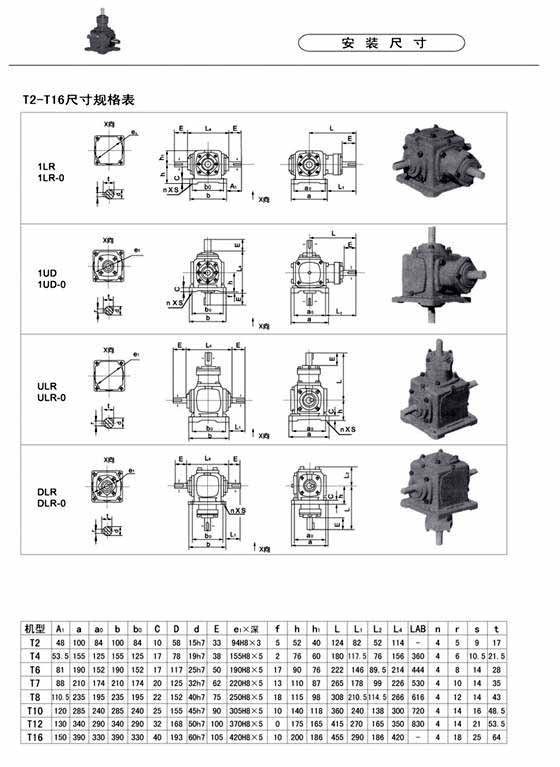

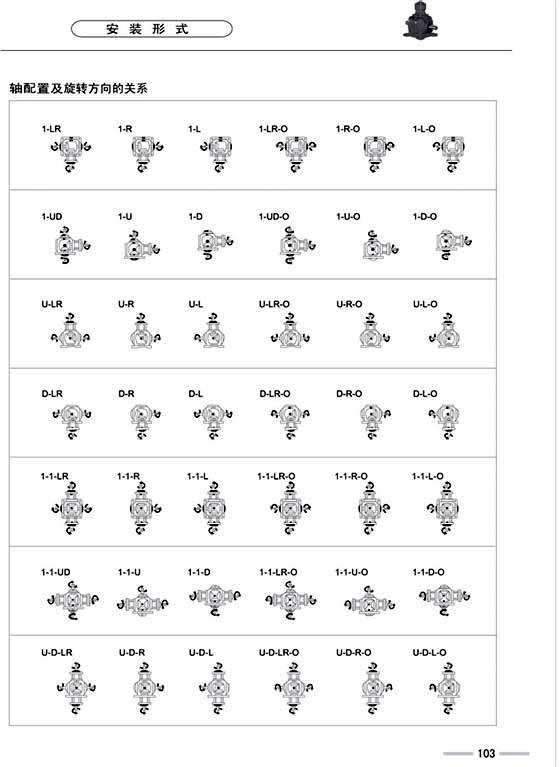

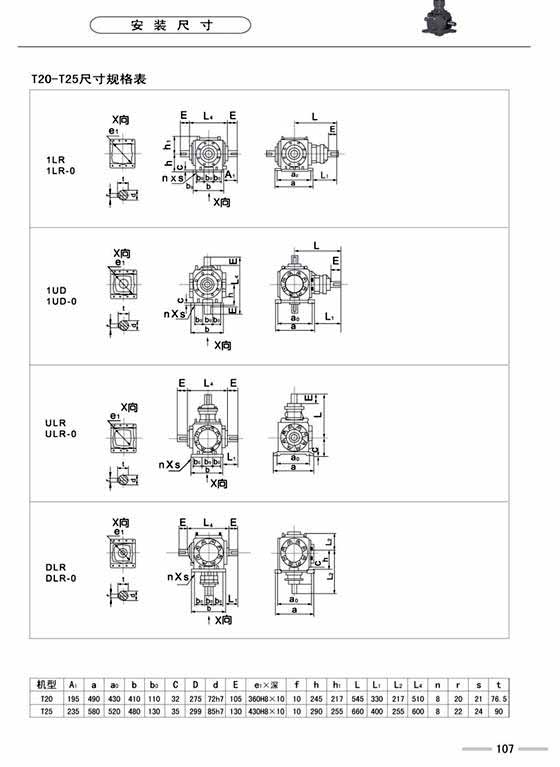

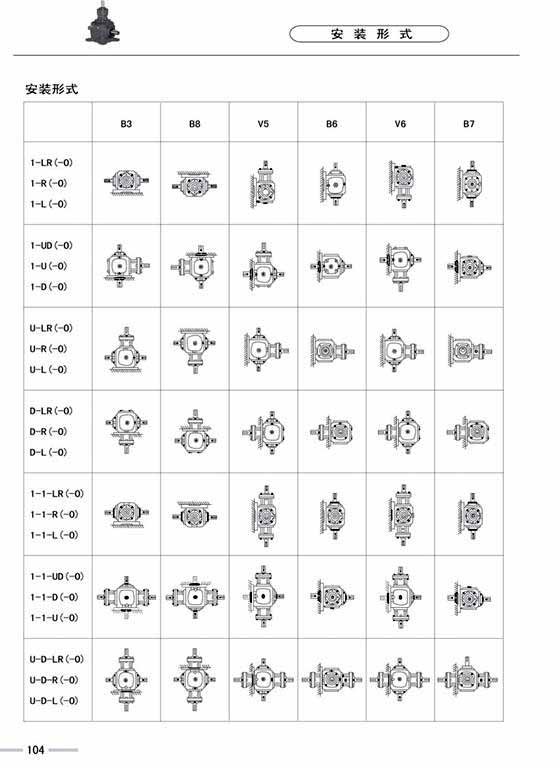

轴配置及轴旋转方向的关系、安装方位及尺寸图：

T系列螺旋齿转向箱性能特点：

1、机壳：采用高钢性FC-25铸铁铸造；

2、齿轮：采用优质高纯净度合金钢50CrMnT调质加工，经渗碳淬火处理及研磨而成；

3、主轴：采用优质高纯净合金钢40Cr调质加工，具备高悬重负荷能力；

4、轴承：配备具重负荷能力的滚锥轴承；

5、油封：采用进口双唇油封，具有极高的防尘防漏油能力。

如果您想对本产品进行进一步了解或者订购，请致电本公司营销中心，营销中心电话：0534-2418881，德迈传动机械竭诚为您服务。
